車両の前方／後方の映像をインテリジェント アラウンドビューモニター右側画面に表示します。
距離目安ライン
車体からの距離の目安を表示します。
(1)赤色：約0.5m
(2)水色：約1m
(3)水色：約2m
(4)水色：約3m
(5)車幅目安ライン
車幅の目安を表示します。
(6)予想進路線
運転操作時に予想進路を表示します。ハンドルを切った角度に応じて移動します。
フロントビューは、車速が約10km/hを超えると表示されなくなります。
(7)タイヤ予想進路線
タイヤの予想進路を表示します。ハンドルを切った角度に応じて移動します。
フロントビューが表示されているときに、中立位置から約90度の範囲内でハンドルを切ると、予想進路線が左右に表示されます。約90度以上ハンドルを切ると、予想進路線はハンドルを切った方向とは逆方向にのみ表示されます。
リヤビューモニターの映像は、ルームミラーやドアミラーで見るのと同様に左右反転させた映像です。
雪道や滑りやすい路面では、予想進路線と実際の進路が異なることがあります。
(1)自車
(2)予想進路線
自車位置や駐車スペースへの進入コースがわかりやすい、車両を上から見たような映像をインテリジェント アラウンドビューモニター左側画面に表示します。
車両アイコン(1)は、自車位置を示しています。トップビューに表示される障害物までの距離は、実際とは異なることがあります。
予想進路線(2)はハンドルを切った角度のまま進んだときの予想進路を表示します。

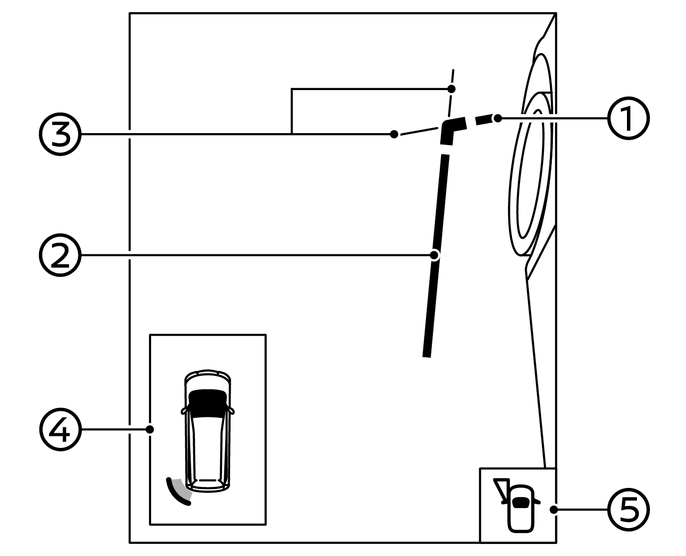

(1)前端目安ライン
(2)側方目安ライン
(3)前端目安ラインと側方目安ラインの延長線
(4)ソナー表示
(5)方向指示アイコン
車両の左側前輪付近から前方を、インテリジェント アラウンドビューモニター左側画面に表示します。道路端への幅寄せ駐車などに便利です。
目安ライン
モニターには車幅と車両の前端を示す目安ラインが表示されます。
(1)前端目安ラインは、車両前部の位置の目安を示します。
(2)側方目安ラインは、ドアミラーを含めた車幅の目安を示します。
(3)前端目安ラインと側方目安ラインの延長線は、水色で表示します。
ソナー表示
(4)ソナー表示は、ソナーが障害物を検知すると、表示されます。
方向指示器の光が側方目安ラインと重なる場合がありますが、異常ではありません。
サイドブラインドビュー表示中に、約10km/h以上になると画面の一部がグレーとなりますが、異常ではありません。
サイドビューカメラにより、車両後方の映像を表示する視界補助機能です。
ドアミラーの代わりとしては使用できません。
ドアミラー位置や、車両前方の方向を表示するものではありません。
停車時にお使いください。

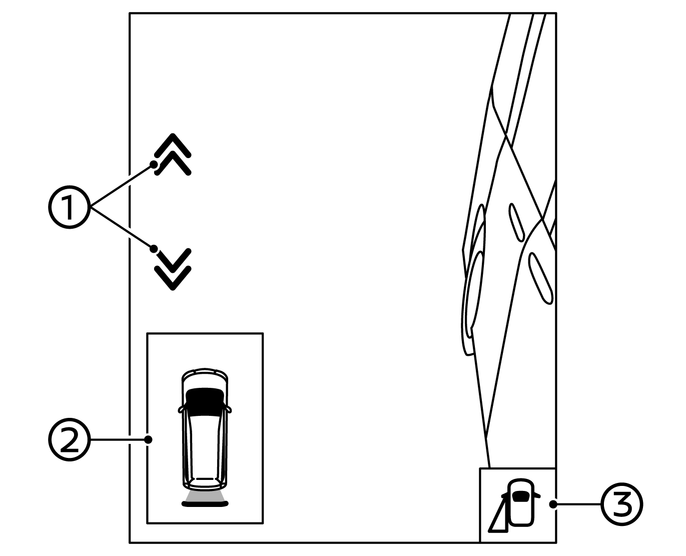

(1)スワイプガイド表示
(2)ソナー表示
(3)方向指示アイコン
ドアミラーの格納に連動して、インテリジェント アラウンドビューモニターの左側画面に表示します。
画面をタッチした状態で指を上側に移動（スワイプ）させると、下向きの映像表示になります。
（元の位置に戻したい場合は、反対方向に移動させます）
ソナー表示
(2)ソナー表示は、ソナーが障害物を検知すると、表示されます。
サイドブラインドビュー（ドアミラー連動）の映像は、ドアミラーで見るのと同様に左右反転させた映像です。
ドアミラーを格納すると自動的にサイドブラインドビュー（ドアミラー連動）を表示しますが、CAMERAスイッチを押すと他のビューに切り替えることができます。ただし、ワイドビュー表示中は自動的にビューは切り替わりません。
画面に表示される映像は、実際の大きさと異なっているように見えます。
表示方向をスワイプ操作で上下に変更できます。（e-POWERシステムを停止すると、表示方向は初期に戻ります）
車両の前方／後方の映像を画面幅いっぱいに表示します。
距離目安ライン
車体からの距離の目安を表示します。
(1)赤色：約0.5m
(2)水色：約1m
(3)水色：約2m
(4)水色：約3m
(5)車幅目安ライン
車幅の目安を示します。
(6)予想進路線
運転操作時に予想進路を示します。ハンドルを切った角度に応じて移動します。
(7)タイヤ予想進路線（全画面リヤワイドビューのみ）
タイヤの予想進路を表示します。ハンドルを切った角度に応じて移動します。
(8)ソナー表示
ソナーが障害物を検知すると表示します。
リヤビューモニターの映像は、ルームミラーやドアミラーで見るのと同様に左右反転させた映像です。
雪道や滑りやすい路面では、予想進路線と実際の進路が異なることがあります。
