ジャッキアップ及びタイヤ交換のしかた

安全な場所へ停車する

交通のさまたげにならず、安全に作業できる地面(平坦な硬い場所）に停車し、人や荷物を車から降ろします。

ジャッキをかける位置と対角線上にあるタイヤに輪止め(1)をします。

輪止めは、前輪をジャッキアップするときは後輪の後ろ側、後輪をジャッキアップするときは前輪の前側に置きます。

輪止めは標準で搭載されていませんので必要に応じて準備してください。なお、輪止めはタイヤを固定できる大きさの石、木片などで代用できます。

ジャッキ・工具格納場所

ジャッキ、工具はラゲッジサイドボックス(左側）に格納されています。

ジャッキアップのしかた

ジャッキにジャッキハンドルバーとジャッキハンドルをセットします。

ジャッキアップとタイヤの取り外し

ジャッキ本体に貼られている注意ラベルと次の指示をよくお読みください。

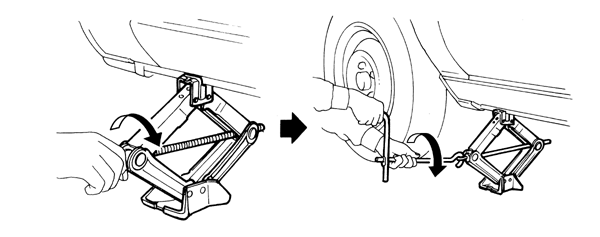

1. ジャッキを手で回し、ジャッキの溝がジャッキアップポイントの中央に入るまで上げます。

   ジャッキは平坦な硬い地面で使用してください。





2. ホイールナットレンチを使用して、各ホイールナットを反時計回りに1～2回転させて緩めます。 タイヤが地面から離れるまではホイールナットを取り外さないでください。

3. タイヤが地面を離れるまで慎重に車両をジャッキアップします。



   車両をジャッキアップするには、イラストのようにジャッキハンドルレバーとジャッキハンドルを両手で確実に保持してください。回転中に外れると、思わぬケガをするおそれがあります。

4. ホイールナットを取り外し、タイヤを取り外します。

5. ハブの取り付け面とホイール裏側の取り付け面を布で拭き取り汚れを取り除きます。



   取り付け面が汚れていると、走行中にナットがゆるみタイヤが外れるおそれがあります。

6. 交換用タイヤをゆっくりと取り付け、ホイールナットが軽く当たるくらいまで、締めつけます。



   ナットを取り付けるときは、ナットやボルトにオイルやグリースなどを塗らないでください。走行中にナットがゆるみ、タイヤが外れるおそれがあります。

7. ホイールナットをイラストの順序で2～3回に分けてホイールナットレンチで締めつけます。





8. ジャッキを下げます。さらにホイールナットを7.の締め付け順序で十分に締めつけます。ホイールナットレンチを足で踏んで回したり、パイプなどを使って必要以上に締めつけないでください。ボルトが折れるおそれがあります。

   ホイールナット締めつけトルク

   108N・m (11kg・m)

9. 工具、ジャッキなどを格納場所に戻します。
