2/3/5人乗り

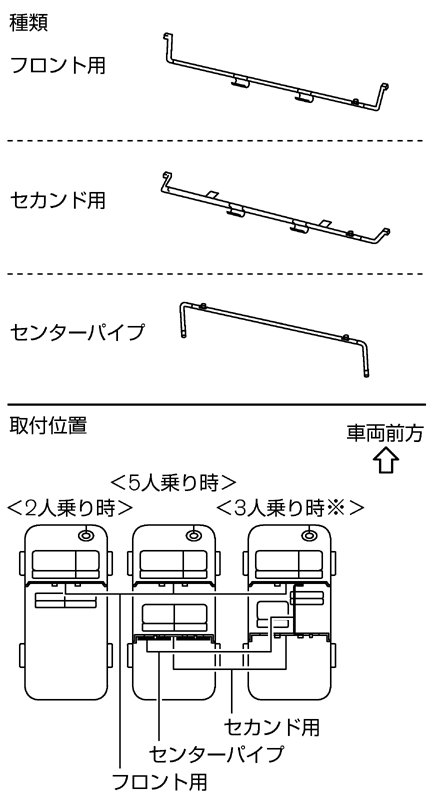

パーテーションパイプの種類と取付位置

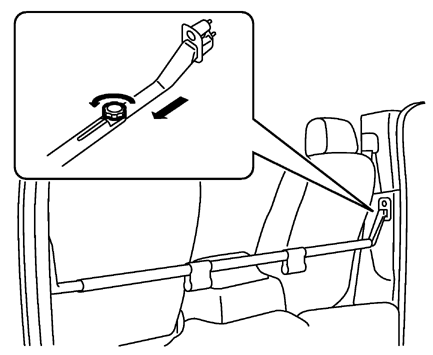

取り外しかた

• ノブを回してゆるめ、内側に引きながら外します。

• パーテーションパイプの向きは、パイプ部が車両取り付け部より車両前方に来るように取り付けます。

3人乗車時の使いかた

2列席の片側だけを荷室にするときは、次の手順でパーテーションパイプを取り付けます。

• イラストは、助手席側を荷室にするときの向きです。

1. フロント用及びセカンド用パーテーションパイプを取り付けます。

2. セカンド用パーテーションパイプからセンターパイプを取り外します。

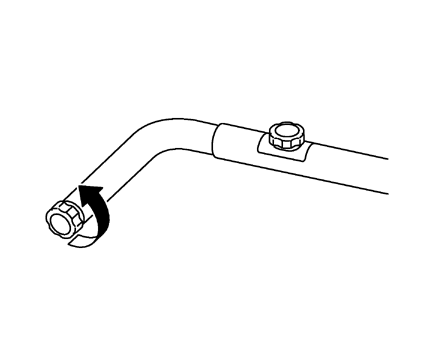

3. センターパイプの両端に付いているノブを取り外します。

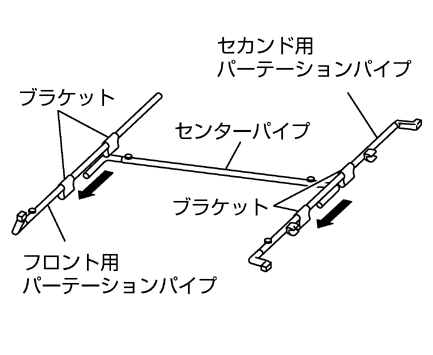

4. フロント用及びセカンド用パーテーションパイプのブラケットにセンターパイプを差し込みます。






   • センターパイプは荷室側のブラケットに取り付け、両端が車両外側を向くようにします。

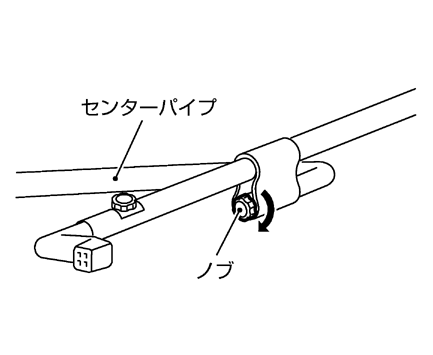

5. 手順3.で取り外したノブを取り付けて固定します。





※取り外すときは、操作した逆の手順で行います。
